3 tháng 6, 2013

Gán phím tắt ShortcutKeys trong AutoCAD (Phần 2)

Trong phần 1, tôi đã trình bày cách gán phím tắt (shortcut key) cho lệnh MM trên phiên bản AutoCAD 2005. Ở bài này, tôi tiếp tục trình bày cách thực hiện trên phiên bản AutoCAD 20082012.

Gán phím tắt trong AutoCAD phiên bản 2008 và 2012





B1: Tạo lệnh Command mới trong danh sách lệnh Command List

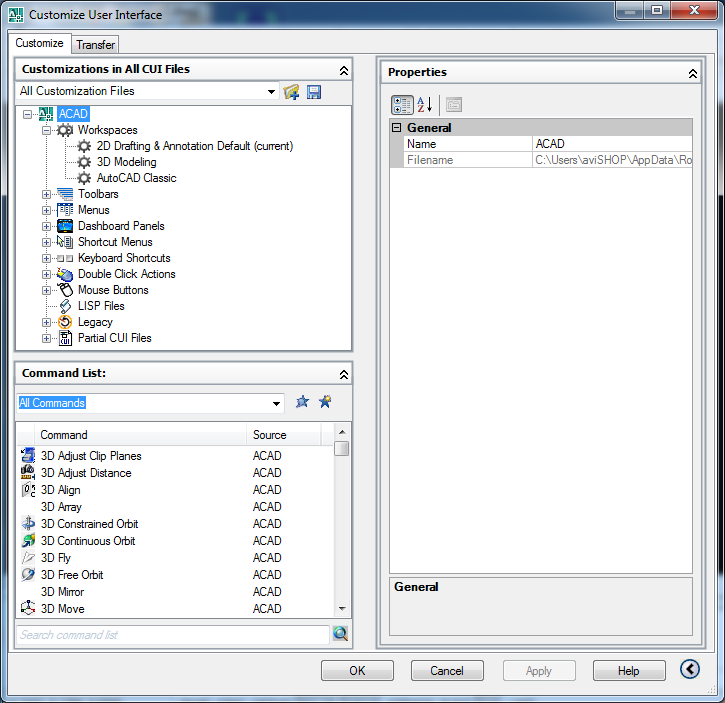

Vào menu: Tools > Customize > Interface... Hoặc đơn giản gõ lệnh CUI. Cửa sổ Customize User Interface sẽ xuất hiện
.




Trong cửa sổ Customize, chọn khu vực Commands List > Create a new command


Khi đó bên phải sẽ xuất hiện một khu vực mới Properties để cài đặt thông số cho new command.

Tạo một command mới
B2: Cài đặt thông số cho command mới "Model sang Layout"
Bạn điền các thông số Tên (Name), Miêu tả (Description) và quan trọng nhất là Gán Macro cho button (Macro associated with this button). Ở đây, ta sẽ thêm Macro: ^C^CMM
Cài đặt thông số cho command

Chọn Apply. Lúc này, trong Commands List sẽ xuất hiện một command mới có tên "Model sang Layout"

B3: Gán phím tắt cho command Model sang Layout
Bạn kéo và thả Model sang Layout từ Commands List sang Customizations in All Files > Keyboard Shortcuts > Shortcut Keys.
Nhìn sang cửa sổ Properties, bạn sẽ thấy phần cài đặt phím tắt như hình dưới đây. Nhấn chuột vào và lựa chọn phím tắt mà bạn muốn.
Nhấp chuột vào dấu ... để gán phím tắt
Hộp thoại khác hiện ra để bạn gán phím tắt
Nhấn tổ hợp phím mà bạn muốn

Khi chọn OK, có thể bạn sẽ gặp thông báo như sau:

Cảnh báo phím tắt đã được đăng ký cho lệnh khác

Nguyên nhân là do tổ hợp phím bạn chọn đã được sử dụng. Trong trường hợp của tôi là Ctrl+2 đã được gán cho lệnh gọi Design Center. Thực sự tôi không dùng nó bao giờ nên thẳng tay delete nó đi.

Đừng ngần ngại xóa bỏ những phím tắt mà bạn không bao giờ dùng đến

Chọn Apply và trở về làm việc với bản vẽ. Hãy nhấn tổ hợp phím Ctrl+2 để trải nghiệm kết quả!
